Конфигурация нескольких

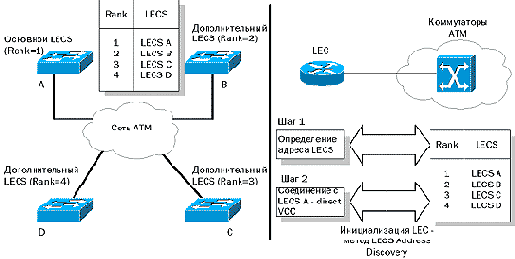

Рисунок 15. Конфигурация нескольких LECS и инициализация LEC с использованием обнаружения адресов LECS
Адреса LECS конфигурируются в коммутаторе ATM. Для LightStream 1010 команда конфигурации для добавления LECS выглядит следующим образом:
atm-lecs-address <LECS NSAP address> <index>
При использовании SSRP в коммутаторе ATM
конфигурируется несколько адресов LECS, как
показано на Рисунок 15. LEC, который запрашивает от
коммутатора ATM адрес LECS, получает в ответ полную
таблицу адресов LECS. LEC должен попытаться
присоединиться к первому по порядку LECS-адресу. Если соединения не происходит, LEC пытается присоединиться к следующему по порядку и так далее до тех пор, пока соединение с LECS не будет установлено.
В то время как LEC всегда пытается установить соединение с наивысшим по порядку доступным LECS, SSRP гарантирует, что есть только один основной, отвечающий запросу, пришедшему от LEC. Назначение основного LECS и расположение остальных в режим резервирования является основной задачей SSRP. Ниже описан механизм, используемый SSRP для установки основного LECS. После инициализации LECS получает от коммутатора таблицу адресов LECS, аналогично тому, как это происходит с LEC (см. Рисунок 15). Затем LECS пытается установить соединение со всеми LECS, следующими после него по списку в полученной им таблице. Если LECS имеет соединение (VCC), идущее от LECS, чей порядковый номер выше, чем его собственный, он устанавливается в режим резервирования. LECS с самым высшим порядковым номером не имеет соединений с другими LECS, находящимися выше него (их просто нет при такой схеме) и, следовательно, принимает роль основного.
Процедура, описывающая, каким образом резервный принимает на себя обеспечение работоспособности в случае "падения" основного, может быть объяснена с использованием следующего примера. На Рисунок 16 показана сеть LANE с четырьмя сконфигурированными LECS. Все коммутаторы ATM в сети сконфигурированы с одинаковыми адресными таблицами LECS. После инициализации А получает таблицу адресов LECS от коммутатора, к которому он присоединен и обнаруживает, что в списке ниже его имеется три LECS; теперь он пытается установить (и устанавливает) соединения с LECS B, C, и D. B, в свою очередь, соединяется с C и D, и C соединяется с D. Таким образом, происходит понижательная установка VCC, и поскольку А не имеет сверху никаких VCC, он и становится основным. Во время нормальной работы сети А отвечает на все запросы, а резервные B, C, и D не отвечают ни на какие. Если по каким-либо причинам основной (А) "падает" (например, сбой на линии, сбой оборудования и т.д.), тогда B теряет свой VCC от А и так же поступают остальные. С этого момента уже B не имеет ни одного VCC сверху и, таким образом, становится самым первым доступным LECS в сети. Теперь B является основным. C и D продолжают иметь соединения с LECS, имеющие более высокие порядковые номера, чем их собственные, и поэтому они так и остаются в режиме резервирования, как показано на Рисунок 16.
