Кампусная сеть логическая модель

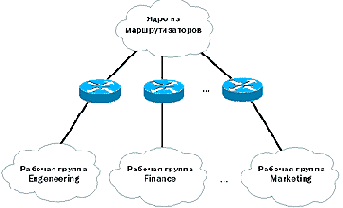

Рисунок 2 Кампусная сеть - логическая модель
Кампусная сеть может быть представлена в виде
нескольких рабочих групп, логически разделенных
в соответствии с административными
требованиями. В корпорациях эти рабочие группы
могут быть организованы в такие функциональные
единицы, как отдел маркетинга, инженерный отдел,
финансовый, а также по географическому положению
(расположение на этаже и т.д.). Каждая
функциональная единица или рабочая группа имеет
уникальные приложения и услуги, которые
предоставляются их собственными серверами.
Таким образом, каждый отдел представляет собой конечный набор пользователей с конкретными требованиями к файл-серверам. Необходим очень быстрый сетевой доступ к этим локальным серверам и отсутствие узких мест, поскольку любые проблемы с доступом к услугам, предоставляемым данными серверами, неблагоприятно сказываются на ежедневном функционировании указанных рабочих групп.
В дополнение к этому имеются также корпоративные серверы, которые являются общими для всех рабочих групп с вытекающими отсюда требованиями равного доступа. Если рабочие группы полностью независимы друг от друга и не нуждаются во взаимодействии между собой, они могут быть поделены на отдельные логические части сети, не взаимодействующие друг с другом. Однако такой сценарий является редкостью, так как в большинстве корпораций всегда необходимо некоторое взаимодействие между рабочими группами. Кроме того, некоторые корпорации требуют определенной защищенности для пересекающихся (взаимодействующих) рабочих групп. Примером такого требования может служить необходимость разрешения доступа к электронной почте и услугам, предоставляемым серверами Web и одновременного запрещения доступа к любым данным на этих серверах.
Такая модель для трафика внутри рабочих групп предполагает использование коммуникаций как третьего, так и второго уровня, в отличие от коммуникаций между группами, где используется третий уровень. Логическим обоснованием этой модели является необходимость высокой скорости трафика внутри рабочих групп, которая обеспечивается коммутаторами второго уровня. Потребность в третьем уровне внутри рабочих групп возникает в том случае, когда рабочая группа слишком велика. Надежность и защищенность лучше реализуются при иерархической схеме адресации, которая обычно используется на третьем уровне, чем при работающей на втором уровне плоской, построенной на MAC-адресах схеме. На Рисунок 2 показано логическое разделение кампусной сети с использованием маршрутизаторов. Маршрутизаторы могут быть соединены физически (как на Рисунок 2), либо могут быть соединены по принципу ?routers on a stick? (так называемые однорукие маршрутизаторы).
Пользователи внутри рабочих групп не обязаны находиться в одном месте в смысле их географического расположения в пределах кампусной сети. При перемещении с одного места на другое внутри кампуса они сохраняют за собой все права доступа к серверам и услугам, что и у всей рабочей группы, к которой они продолжают принадлежать.
Такая модель является иерархической, так как несколько рабочих групп взаимодействуют, используя маршрутизаторы, а базовая функциональная единица, которой является сеть рабочей группы, повторяется несколько раз. Масштабируемость таких рабочих групп обсуждается в следующей части. В обсуждаемом варианте кампуса сети рабочих групп разделены маршрутизаторами.
