dual PHY ATM

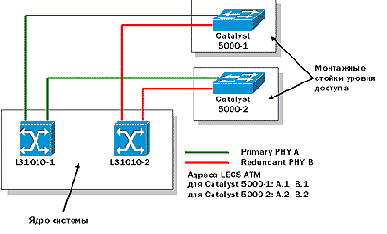

Рисунок 22. dual PHY ATM
Таблица 11. Пример адресации по умолчанию с использованием модуля dual PHY
| Результаты команды ?show lane default? при активном соединении через PHY-A |
Interface ATM0:
LANE Client: 47.00918100000000605C71F401.00603E9EFC30.**
LANE Server: 47.00918100000000605C71F401.00603E9EFC31.**
LANE Bus: 47.00918100000000605C71F401.00603E9EFC32.**
LANE Config Server: 47.00918100000000605C71F401.00603E9EFC33.00
Note: ** is the subinterface number byte in hex
Interface ATM0:
LANE Client: 47.00918100000000603E5C4701.00603E9EFC30.**
LANE Server: 47.00918100000000603E5C4701.00603E9EFC31.**
LANE Bus: 47.00918100000000603E5C4701.00603E9EFC32.**
LANE Config Server: 47.00918100000000603E5C4701.00603E9EFC33.00
Note: ** is the subinterface number byte in hex
Эти несколько адресов необходимо корректно сконфигурировать в базе данных LANE и адресной таблице LECS LS1010. На Рисунок 22 ATM-адреса LECS коммутатора C5000-1 - A.1 и B.1, где A и B являются 13-байтными префиксами ATM-адреса для LS1010-1 и LS1010-2 соответственно. Для C5000-2 LECS ATM-адреса - A.2 и B.2.
