Анализ отказоустойчивости

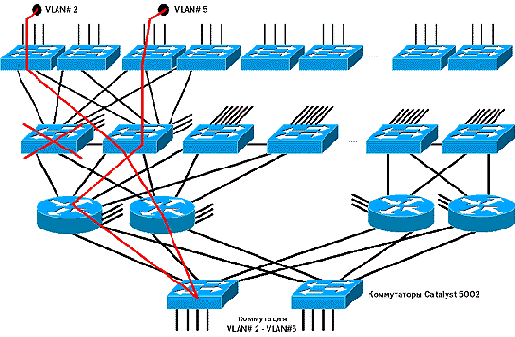

Рисунок 23. Анализ
отказоустойчивости (с использованием выделенных
маршрутизаторов).
Сбой одного из коммутаторов уровня
распределения для маршрутизации VLAN#2 ? VLAN#5
В данном случае сбой ликвидируется
при помощи протокола Spanning Tree, функционирующего
на соединениях уровней доступа и распределения,
и протокола HSRP, функционирующего между
маршрутизаторами уровня ядра. На Рисунок 23 показан
один из возможных путей, который маршрутизаторы
могут выбрать в качестве основного при выходе из
строя коммутатора уровня распределения.
Использование параметров конфигурации портов
маршрутизаторов (в частности, административная
стоимость интерфейсов) позволяет настроить
автоматическое перераспределение маршрутов и
нагрузки на маршрутизаторы оптимальным образом.
Следует отметить, что при использовании модулей
RSM эти процессы будут выполняться значительно
быстрее за счет использования внутренних шин
коммутаторов.
