Схема соединений уровня распределения АТМ

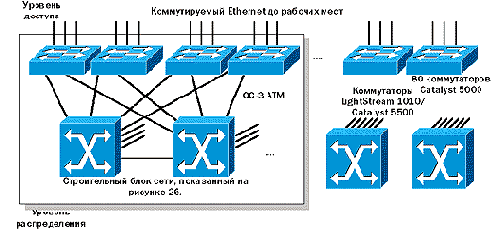

Рисунок 25. Схема соединений уровня распределения АТМ




В нашем случае каждый из восьми коммутаторов LightStream 1010 использует 20 интерфейсов OC-3 ATM (максимальное число таких интерфейсов для коммутатора LightStream 1010 - 32). Позднее, когда потребуется соединить эти коммутаторы с другими устройствами, можно воспользоваться незанятыми интерфейсами.

Рассмотрим такую конфигурацию более подробно (см. Рисунок 26) и обсудим расположение компонентов технологии LANE.
