Уровень распределения

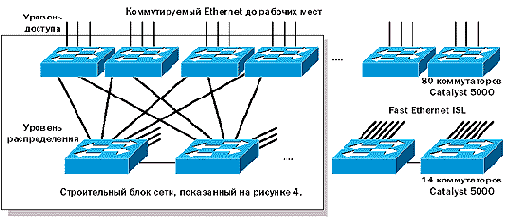

Рисунок 3. Уровень распределения




Каждый из 14 коммутаторов Catalyst 5000, образующих уровень распределения, имеет по 12 восходящих портов Fast Ethernet. Наша модель сети состоит из семи функциональных строительных блоков, имеющих сходную структуру и состав оборудования. Каждый из этих блоков обеспечивает работу 12 VLAN и состоит из 12 коммутаторов уровня доступа и двух коммутаторов уровня распределения. Далее по ходу обсуждения проекта, мы рассмотрим, каким образом происходит взаимодействие VLAN внутри блока и как блоки взаимодействуют между собой.

Необходимо отметить, что в большинстве случаев из-за физических ограничений, таких как размеры зданий, корпусов, аппаратных помещений и пр., размер функциональных блоков может быть различным. Однако на общей модели сети это никак не отражается.
