Схема ядра на основе АТМ

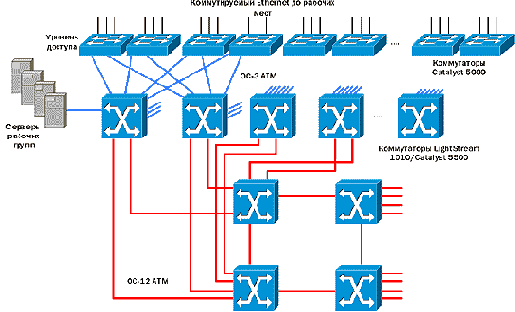

Рисунок 31. Схема ядра на основе АТМ




Каждый коммутатор ATM уровня распределения имеет две связи OC-12 с каждым из двух коммутаторов уровня ядра. Каждый из этих двух коммутаторов имеет две связи OC-12 с двумя другими коммутаторами в пределах ядра системы, которые образуют собственно ядро системы, обладающее отказоустойчивостью и работающее по протоколу маршрутизации PNNI (Private Network-Network Interface). Этот протокол обеспечивает автоматическое восстановление соединения за счет резервных линий связи при выходе из строя основных магистралей сети.
