Уровень распределения (детали)

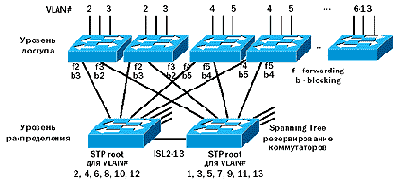

Рисунок 4. Уровень распределения (детали)




На Рисунок 4 уровень распределения показан более подробно; здесь отражены разные пути передачи трафика в зависимости от его принадлежности той или иной VLAN, основанные на использовании протокола Spanning Tree.

Рациональное распределение функций основного коммутатора (root) для каждой VLAN позволит наилучшим образом использовать обе связи, обеспечивающие физическое соединение уровней доступа и распределения. Также правильное конфигурирование избыточности повышает отказоустойчивость соединений уровней доступа и распределения ? при обрыве одной из связей трафик обеих VLAN будет автоматически переключен на альтернативный путь передачи. На Рисунок 4 показано состояние всех линий связи при нормальном функционировании всех кабельных соединений. При помощи настроек параметров протокола Spanning Tree также можно обеспечить балансирование нагрузки между параллельными путями.

Для того чтобы установить левый нижний коммутатор в качестве основного для VLAN#2, необходимо при конфигурации коммутатора задать команду

Switch>set spantree priority 500 2,

где 500 ? это значение приоритета, а 2 соответствует VLAN#2.

На другом коммутаторе уровня распределения надо задать команду

Switch>set spantree 1000 2,

где 1000 ? приоритет, больший, чем 500, но меньший, чем значение по умолчанию (32768). Таким образом, второй коммутатор станет основным в том случае, если выйдет из строя первый или случится обрыв линии связи между первым коммутатором и уровнем доступа.

Протокол ISL (Inter-Switch Link) используется для передачи трафика двух VLAN по одному магистральному соединению между коммутаторами уровней доступа и распределения.
