Расположение серверов рабочих групп

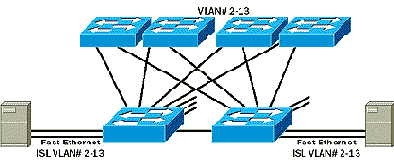

Рисунок 8. Расположение серверов рабочих групп




При использовании сетевых адаптеров, поддерживающих функции ISL, имеется возможность включить один сервер сразу в несколько VLAN. Такое подключение серверов обеспечивает прямое соединение второго уровня с любым местом рассматриваемого строительного блока сети (для VLAN#2 ? VLAN#13), показанного на Рисунок 8. Как правило, на практике нет необходимости предоставлять один сервер только одной рабочей группе. Это связано с тем, что современные серверы по своим аппаратным ресурсам в состоянии обеспечить качественное обслуживание сразу нескольких групп. Такой подход к проблеме организации серверов рабочих групп позволяет снизить затраты на их установку и сопровождение.

Другим решением организации взаимодействия сервера рабочих групп сразу с несколькими VLAN можно считать конфигурирование сетевого адаптера сервера на принадлежность нескольким подсетям. Количество подсетей, поддерживаемое сетевыми адаптерами разных производителей, не ограничивается каким-либо стандартом и зависит от конкретной модели адаптера (особенно в случае с множественными эмулированными сетями (ELAN) при использовании технологии LANE). Следовательно, при выборе какого-то конечного решения по применению данного подхода необходимо обратить внимание на документацию к сетевому адаптеру. На практике конфигурирование сетевого адаптера на принадлежность нескольким VLAN эквивалентно наличию нескольких обычных адаптеров в сервере. На основе этого в применяемых решениях используют от 6 до 10 различных VLAN на одном сетевом интерфейсе.
