Работа протокола Sparse Mode PIM

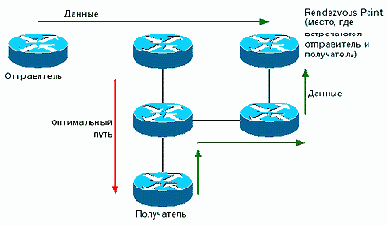

Рисунок 12. Работа протокола Sparse Mode PIM


Режим Sparse Mode PIM обычно применяется в следующих случаях:

  • При наличии небольшого количества получателей рассылки в каждой группе

  • Источники и получатели рассылки соединены между собой каналами WAN

  • Трафик характеризуется непостоянной плотностью

На Рисунок 12 показано функционирование Sparse Mode PIM. Этот режим оптимизирован для таких ситуаций, при которых большое количество многонаправленных потоков данных и каждый поток Multicast связаны с небольшим количеством локальных сетевых сегментов внутри общей сети. При таком типе групп рассылки механизм Reverse Path Forwarding неэффективно использует полосу пропускания сети. Механизм, используемый Sparse Mode PIM, называется Rendezvous Point (точка встречи). Когда источник отправляет данные, то сперва он отправляет их на точку встречи, и если получатель подключается к группе рассылки, то ему необходимо зарегистрироваться в этой точке. При передаче трафика по маршруту ?Источник ? точка встречи ? получатель? маршрутизаторы автоматически оптимизируют путь следования трафика, исключая тем самым лишние промежуточные узлы. Режим Sparse Mode PIM предполагает, что ни один узел не начинает рассылку пакетов Multicast без предварительного запроса клиента. Программное обеспечение Cisco IOS осуществляет поддержку этого режима протокола PIM.

Информация о том, как конфигурировать маршрутизацию IP Multicast на устройствах Cisco Systems содержится на CD-ROM Cisco Connection Documentation.
